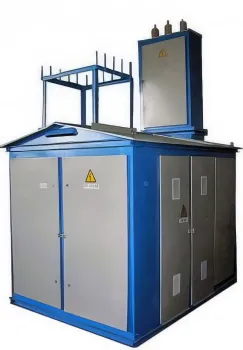

Подстанции КТПНу утепленные сэндвич панелями

Назначение и условия эксплуатации

Комплектные трансформаторные подстанции наружной установки КТПНу с корпусом из утеплённых сэндвич-панелей предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением 10(6) кВ на низшее напряжение 0,4 кВ. Их применяют на объектах, расположенных в районах с холодным климатом, где требуется стабильная работа оборудования при экстремально низких температурах: нефтегазовые промыслы, удалённые посёлки, горные предприятия, объекты Минобороны.

Подстанции рассчитаны на непрерывный режим работы в следующих условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — до 80% при +25 °C;
• окружающая среда — невзрывоопасная, без токопроводящей пыли и агрессивных газов.

Изготовление и эксплуатация ведутся в соответствии с ГОСТ 14695-80, ГОСТ 11677-85, требованиями ПУЭ (главы 2.1, 4.2) и ПТЭЭП.

Климатическое исполнение и размещение

Утеплённые подстанции КТПНу выпускаются в климатических исполнениях, ориентированных на холодные макроклиматические районы, а также стандартные исполнения для умеренного климата.

Исполнение выбирается по ГОСТ 15150-69. Стандартное предложение — УХЛ1, наиболее востребованное для объектов в северных регионах. Конструкция сэндвич-панелей гарантирует сохранение тепла и исключает конденсат внутри отсеков.

Климатическое исполнение и категория размещения — по ГОСТ 15150-69. Теплоизоляционные свойства оболочки КТПНу должны исключать выпадение конденсата и обеспечивать пуск трансформатора без предварительного прогрева при температуре до –60 °С.

Специфика и особенности

Главное отличие КТПНу — оболочка из трёхслойных сэндвич-панелей с утеплителем из минеральной ваты или пенополиуретана. Это превращает подстанцию в термос, который сохраняет внутреннее тепло, выделяемое трансформатором, и препятствует проникновению холода.

• Теплоизоляция — толщина утеплителя от 50 до 100 мм, коэффициент теплопередачи не более 0,4 Вт/м²·K;
• Отсутствие конденсата — внутренняя обшивка из оцинкованной стали и замкнутый контур исключают точку росы на стенках;
• Заводская готовность — подстанция поставляется полностью собранной, включая системы обогрева и вентиляции;
• Гибкость по трансформатору — возможна установка масляных моделей ТМ, ТМГ, ТМЗ, ТМФ, ТМГФ в радиаторном или гофрированном баке;
• Модульность — конструкция позволяет наращивать отсеки и добавлять второй трансформатор с АВР.

Дополнительно устанавливаются обогреватели отсеков УВН и РУНН, терморегуляторы, а также система рециркуляции воздуха для поддержания равномерной температуры.

Основные комплектующие

Состав КТПНу идентичен стандартным КТП, но дополнен элементами, обеспечивающими работу при низких температурах.

• Силовой трансформатор — масляный, мощностью от 25 до 2500 кВА, в исполнении для холодного климата (специальные уплотнения и масло).
• Устройство высокого напряжения (УВН) — выключатель нагрузки с предохранителями или вакуумный выключатель с обогревом привода.
• Распределительное устройство 0,4 кВ (РУНН) — автоматические выключатели, панели учёта, обогрев щита.
• Оболочка из сэндвич-панелей — оцинкованная сталь с полимерным покрытием, утеплитель, двери с термоуплотнителями.
• Системы жизнеобеспечения — обогреватели с терморегуляторами, вентиляция с заслонками, освещение.

Требования к эксплуатации

Эксплуатация КТПНу должна проводиться персоналом, обученным работе в условиях низких температур, в строгом соответствии с ПТЭЭП и ПУЭ.

Перед пуском в зимний период

• проверьте целостность сэндвич-панелей, уплотнителей дверей, отсутствие наледи;
• убедитесь в работоспособности обогревателей отсеков и терморегуляторов;
• измерьте сопротивление изоляции всех цепей — при отрицательных температурах показания могут быть занижены, требуется прогрев;
• проверьте уровень масла в трансформаторе и отсутствие течи на уплотнениях.

В процессе работы

• не допускайте длительных перегрузок трансформатора свыше норм ГОСТ 14209-97;
• контролируйте температуру внутри отсеков — при отказе обогрева возможно выпадение конденсата на контактах;
• следите за состоянием вентиляционных заслонок — не допускайте их обмерзания.

Порядок технического обслуживания и испытаний электрооборудования КТП — по ПТЭЭП, приложение 3. Допустимые перегрузки трансформатора — по ГОСТ 14209-97.

Безопасность и эксплуатационные преимущества

КТПНу в сэндвич-панелях сочетает защиту от холода с полным набором средств электробезопасности.

• Электробезопасность — двери всех отсеков с механической блокировкой, исключающей доступ без снятия напряжения;
• Пожаробезопасность — утеплитель из негорючей минеральной ваты (НГ), масло трансформатора не поддерживает горение;
• Тепловая защита — обогрев отсеков с автоматической регулировкой исключает образование конденсата и обледенения контактов;
• Вандалозащищённость — скрытые петли, усиленные замки, стальная обшивка толщиной 0,7–1 мм с двух сторон панели;
• Быстрый монтаж — подстанция устанавливается на фундамент и подключается за 1–2 дня, без дополнительного утепления и отделки.

«Мы делаем подстанции, которые не боятся морозов. Сэндвич-панели с минеральной ватой толщиной 80 мм обеспечивают тепловой комфорт для оборудования даже при –60 °С снаружи. Обогрев включается автоматически и потребляет минимум энергии».
Главный технолог завода

Техническое обслуживание

Регламент обслуживания КТПНу учитывает работу в условиях низких температур и наличие систем обогрева.

Виды и периодичность

Для герметичных трансформаторов (ТМГ, ТМГФ) замена масла не требуется весь срок службы. Рекомендуется раз в 5 лет проверять состояние утеплителя и герметичность стыков сэндвич-панелей.

Согласно ПТЭЭП, приложение 3, п. 1.3.8, для трансформаторов мощностью более 630 кВА испытания масла проводятся ежегодно. Для герметичных конструкций интервал может быть увеличен при стабильном давлении.

Конструкция, устройство

КТПНу представляет собой модульную оболочку из сэндвич-панелей, собранную на жёстком металлическом каркасе. Внутреннее пространство разделено перегородками на трансформаторный отсек, отсек УВН и отсек РУНН. Каждый отсек имеет утеплённую дверь с термоуплотнителем.

Оболочка из сэндвич-панелей

Стыки панелей герметизируются силиконовыми уплотнителями. Вентиляция трансформаторного отсека выполнена в виде регулируемых заслонок с защитой от снега. Система обогрева включает конвекторы или греющие кабели с терморегуляторами, поддерживающими температуру +5…+10 °C в отсеках УВН и РУНН.

Конструкция оболочки из сэндвич-панелей соответствует требованиям ГОСТ 14695-80 в части механической прочности, степени защиты IP и климатической стойкости.

Собственное производство

Завод осуществляет полный цикл изготовления КТПНу: от раскроя сэндвич-панелей до комплексных испытаний при пониженных температурах.

• изготовление каркаса из стального профиля с антикоррозийной обработкой;
• раскрой и сборка сэндвич-панелей с герметизацией стыков;
• монтаж систем обогрева, вентиляции и освещения;
• установка силового трансформатора и распределительных устройств;
• климатические испытания в термокамере при –60 °C с проверкой срабатывания обогрева и пуска трансформатора.

«Собственное производство сэндвич-панелей позволяет нам контролировать качество утеплителя и геометрию. Мы не зависим от поставщиков и можем оперативно изготовить подстанцию для самого сурового климата».
Ведущий инженер-конструктор

Линейка продукции

Завод выпускает утеплённые КТПНу мощностью от 25 до 2500 кВА в одно- и двухтрансформаторном исполнении. Базовые модели:

Полный перечень с габаритами и весом — по запросу. Возможно изготовление двухтрансформаторных 2КТПНу с АВР, а также комбинация с дизель-генераторной установкой в том же корпусе.

Расшифровка маркировки

Пример маркировки: КТПНу-400/10-0,4 УХЛ1:

• К — комплектная;
• ТП — трансформаторная подстанция;
• Н — наружной установки;
• у — утеплённая (сэндвич-панели);
• 400 — мощность трансформатора, кВА;
• 10 — номинальное напряжение ВН, кВ;
• 0,4 — номинальное напряжение НН, кВ;
• УХЛ1 — климатическое исполнение.

Двухтрансформаторный вариант обозначается 2КТПНу. Индекс «С» может добавляться для указания материала оболочки (сэндвич), хотя исполнение «у» уже подразумевает утепление.

Надежность продукции и гарантийное обслуживание

Каждая КТПНу перед отгрузкой проходит испытания в климатической камере, подтверждающие работоспособность при предельно низких температурах.

Заводские испытания включают: измерение сопротивления изоляции, высоковольтные испытания, проверку срабатывания обогрева и системы терморегулирования, тепловизионный контроль. Протоколы прилагаются.

Гарантийный срок — 3 года со дня ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. Завод обязуется в гарантийный период устранить заводские дефекты или заменить вышедшее из строя оборудование.

Условие гарантии — соблюдение правил транспортировки, монтажа и эксплуатации согласно ПТЭЭП и руководству завода-изготовителя.

Как сделать заказ?

Для оформления заказа заполните опросный лист, указав:

• мощность и тип трансформатора;
• класс напряжения ВН и НН;
• климатическое исполнение (рекомендуем УХЛ1 для холодных районов);
• количество и номиналы фидеров РУНН;
• необходимость АВР, обогрева, систем телемеханики.

Инженеры завода рассчитают тепловой баланс и подготовят технико-коммерческое предложение в течение 1–2 рабочих дней.

Условия оплаты

Стандартные условия сотрудничества:

• предоплата 50% — запуск в производство;
• окончательный расчёт — перед отгрузкой после извещения о готовности;
• для постоянных заказчиков возможна отсрочка платежа.

Цены фиксируются спецификацией до конца календарного месяца. Доставка осуществляется автотранспортом завода или самовывозом.

Персональный подбор и быстрый заказ

Специалисты завода помогут подобрать КТПНу под ваш проект: выполнят расчёт тепловых потерь, подберут мощность обогрева, скомпонуют отсеки и предложат оптимальную схему электроснабжения. Мы учтём особенности вашего климатического района и категорию надёжности.

Для быстрого заказа звоните по телефону горячей линии или оставляйте заявку на сайте. Срок изготовления стандартной КТПНу — 8–10 недель. Проекты с нестандартными требованиями — по согласованию.

«Утеплённая подстанция — это не роскошь, а необходимость для северных объектов. Мы гарантируем, что наша КТПНу запустится при –60 °С без танцев с бубнами и прогрева. Это результат инженерного расчёта и качественных материалов».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация КТПНу регламентируются следующими документами:

Методы испытаний — по ГОСТ 14695-80 и программе приёмо-сдаточных испытаний. Изоляционные расстояния и испытательные напряжения — по ГОСТ 1516.3-96.
