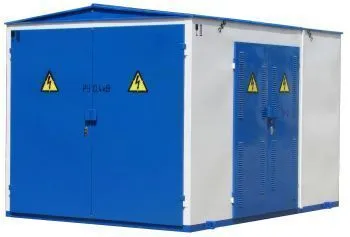

Подстанции КТПН наружной установки

Назначение и условия эксплуатации

Комплектные трансформаторные подстанции наружной установки КТПН предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением 10(6) кВ на низшее напряжение 0,4 кВ. Они размещаются непосредственно на открытых площадках и служат основным элементом электроснабжения промышленных зон, жилых массивов, сельскохозяйственных объектов и инфраструктурных проектов.

Подстанции рассчитаны на непрерывную работу в следующих номинальных условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающего воздуха — согласно климатическому исполнению;
• относительная влажность — до 80% при +25 °C;
• окружающая среда — невзрывоопасная, без токопроводящей пыли и агрессивных газов.

Производство и эксплуатация регламентируются ГОСТ 14695-80, ГОСТ 11677-85, требованиями ПУЭ (главы 2.1, 4.2) и ПТЭЭП.

Климатическое исполнение и размещение

КТПН выпускаются в нескольких климатических исполнениях, позволяющих надёжно эксплуатировать их в любом регионе.

Выбор исполнения ведётся по ГОСТ 15150-69. Для районов Крайнего Севера завод рекомендует утеплённые модификации КТПНу с оболочкой из сэндвич-панелей, обеспечивающие теплоизоляцию и дополнительный обогрев.

Климатическое исполнение и категория размещения — по ГОСТ 15150-69. Конструкция оболочки КТПН должна обеспечивать защиту от дождя, снега и прямого солнечного излучения.

Специфика и особенности

Главная особенность КТПН — адаптация к наружной установке. Прочная всепогодная оболочка, антикоррозийная защита и продуманная система вентиляции гарантируют стабильную работу без дополнительных навесов и укрытий.

• Всепогодность — защита от осадков, пыли и ультрафиолета, степень защиты оболочки IP34–IP54;
• Заводская готовность — подстанция отгружается с установленным трансформатором и полностью настроенным оборудованием;
• Гибкость компоновки — одно- или двухтрансформаторное исполнение, возможность размещения трансформаторов ТМ, ТМГ, ТМЗ, ТМФ, ТМГФ;
• Разнообразие оболочек — металлический киоск (КТПН-К), утеплённые сэндвич-панели (КТПНу), железобетон (КТПН-Б);
• Безопасность — механические блокировки дверей, заземление корпуса, дугостойкость (опционально).

КТПН может комплектоваться системой автоматического ввода резерва (АВР) в двухтрансформаторном варианте, а также устройствами учёта и телемеханики.

Основные комплектующие

Типовой состав КТПН включает надёжное оборудование, подобранное для круглогодичной наружной работы.

• Силовой трансформатор — масляный, от 25 до 2500 кВА, с герметичным (ТМГ) или традиционным (ТМ) исполнением.
• Устройство высокого напряжения (УВН) — выключатель нагрузки с предохранителями или вакуумный выключатель.
• Распределительное устройство 0,4 кВ (РУНН) — вводной автомат, фидерные группы, панели учёта.
• Оболочка наружного исполнения — металлический киоск, сэндвич-панели или бетон, двери с уплотнителями, вентиляционные жалюзи с защитой от осадков.
• Системы собственных нужд — освещение, обогрев отсеков (опция), охранная сигнализация.

Требования к эксплуатации

Эксплуатация КТПН ведётся аттестованным персоналом в соответствии с ПТЭЭП и ПУЭ.

Перед пуском

• проверьте целостность оболочки, запоров, заземления и отсутствие коррозии;
• убедитесь в исправности механических блокировок и сигнализации;
• измерьте сопротивление изоляции всех цепей мегаомметром;
• проверьте уровень масла и давление (для герметичных) в трансформаторе.

В процессе работы

• не допускайте систематических перегрузок трансформатора сверх норм ГОСТ 14209-97;
• контролируйте температуру масла и контактных соединений (рекомендован тепловизионный осмотр);
• не реже раза в месяц очищайте вентиляционные жалюзи от снега, листвы и грязи.

Порядок технического обслуживания и испытаний оборудования КТПН — по ПТЭЭП, приложение 3. Допустимые нагрузки трансформатора — по ГОСТ 14209-97.

Безопасность и эксплуатационные преимущества

Наружные подстанции завода обеспечивают высокий уровень защиты для персонала и населения, а также сохраняют работоспособность в самых суровых погодных условиях.

• Электробезопасность — механические блокировки исключают доступ внутрь без снятия напряжения;
• Пожаробезопасность — оболочка из негорючих материалов, масло не поддерживает горение;
• Вандалозащищённость — скрытые петли, усиленные замки, прочный корпус;
• Климатическая стойкость — специальные покрытия, уплотнители и обогрев позволяют работать без отказов от –60 до +40 °С;
• Быстрый ввод — установка на фундамент и подключение кабелей занимают 1–2 смены.

«Мы проектируем КТПН так, чтобы она выдерживала и ураганный ветер, и снежные заносы, и палящее солнце. Наши оболочки проходят испытания в климатической камере, а каждая подстанция перед отгрузкой проверяется на герметичность и электрическую прочность».
Главный технолог завода

Техническое обслуживание

Регламент обслуживания КТПН учитывает наружное размещение и сезонные факторы.

Виды и периодичность

При использовании герметичных трансформаторов (ТМГ, ТМГФ) масло не требует замены весь срок службы. Рекомендуется раз в 5 лет проверять состояние уплотнителей дверей и при необходимости заменять их.

Согласно ПТЭЭП, приложение 3, п. 1.3.8, для трансформаторов мощностью более 630 кВА испытания масла проводятся ежегодно. Для герметичных конструкций интервал может быть увеличен.

Конструкция, устройство

КТПН выполнена в виде цельной или модульной оболочки, внутри которой выделены изолированные отсеки: трансформаторный, высоковольтный (УВН) и низковольтный (РУНН). Каждый отсек оснащён отдельной дверью с блокировкой и системой естественной вентиляции.

Варианты оболочки

Трансформаторный отсек оборудован усиленным полом и направляющими для удобной замены оборудования. Кабельные вводы выполняются через герметичные уплотнения в нижней части оболочки.

Конструкция оболочки соответствует требованиям ГОСТ 14695-80 по механической прочности и степени защиты от внешних воздействий. Заземление — по ПУЭ, гл. 1.7.

Собственное производство

Завод выполняет полный цикл изготовления КТПН: от металлоконструкций до приёмо-сдаточных испытаний с имитацией наружных условий.

• лазерная и плазменная резка стали, гибка на ЧПУ;
• сварка оболочек в кондукторах с контролем геометрии;
• порошковая покраска с горячей полимеризацией для атмосферостойкости;
• монтаж силового трансформатора и щитового оборудования;
• климатические испытания в термокамере (для исполнений УХЛ1) и проверка электрической прочности.

«Собственное производство оболочек и трансформаторов позволяет нам нести полную ответственность за КТПН. Мы знаем каждый шов, каждый узел и гарантируем, что подстанция прослужит без капитального ремонта десятки лет».
Ведущий инженер-конструктор

Линейка продукции

Завод предлагает КТПН мощностью от 25 до 2500 кВА в одно- и двухтрансформаторном исполнении. Базовые модели:

Полный перечень, включая модели 250, 400, 630, 1000, 1600, 2500 кВА, доступен по запросу. Завод также изготавливает КТПН с трансформаторами сухого исполнения (ТС, ТСЗ) для специальных требований.

Расшифровка маркировки

Маркировка на примере КТПН-400/10-0,4 У1:

• К — комплектная;
• ТП — трансформаторная подстанция;
• Н — наружной установки;
• 400 — мощность силового трансформатора, кВА;
• 10 — номинальное напряжение на стороне ВН, кВ;
• 0,4 — номинальное напряжение на стороне НН, кВ;
• У1 — климатическое исполнение.

Дополнительные индексы: 2КТПН — двухтрансформаторная, КТПНу — утеплённая (сэндвич-панели), КТПН-К — киосковая, КТПН-Б — бетонная.

Надежность продукции и гарантийное обслуживание

Каждая КТПН перед отправкой заказчику проходит полный цикл заводских испытаний, подтверждающих заявленные параметры.

Заводские испытания включают: измерение сопротивления изоляции, высоковольтные испытания, проверку срабатывания блокировок и автоматики, тепловизионный контроль. Протоколы прилагаются к паспорту.

Гарантийный срок — 3 года со дня ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. В течение гарантии завод устраняет заводские дефекты или производит замену неисправного оборудования.

Соблюдение правил транспортировки, хранения и эксплуатации в соответствии с ПТЭЭП — обязательное условие гарантийного обслуживания.

Как сделать заказ?

Для оформления заказа заполните опросный лист, указав:

• мощность и тип трансформатора;
• напряжение ВН и НН;
• климатическое исполнение и тип оболочки;
• состав УВН и количество фидеров РУНН;
• потребность в АВР, учёте, обогреве.

Наши инженеры подготовят коммерческое предложение и чертежи компоновки в течение 1–2 рабочих дней.

Условия оплаты

Стандартные условия для сотрудничества:

• предоплата 50% — запуск производства;
• окончательный расчёт — перед отгрузкой после извещения о готовности;
• возможна отсрочка для постоянных заказчиков.

Цены фиксируются спецификацией до конца календарного месяца. Доставка — транспортом завода или самовывоз.

Персональный подбор и быстрый заказ

Специалисты завода помогут подобрать КТПН с учётом ваших нагрузок, климатического района и генплана площадки. Мы рассчитаем тепловой баланс, подберём оболочку и скомпонуем отсеки под конкретные задачи.

Для быстрого заказа звоните по телефону горячей линии или оставляйте заявку на сайте. Срок изготовления стандартной подстанции — 6–8 недель, проекты с особыми требованиями — по согласованию.

«Наружная подстанция — это лицо энергосистемы объекта. Мы отвечаем за то, чтобы она работала безотказно при любой погоде, и сопровождаем заказчика от первого звонка до сдачи в эксплуатацию».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация КТПН регламентируются следующими документами:

Методы испытаний — по ГОСТ 14695-80 и программе приёмо-сдаточных испытаний. Изоляционные расстояния и испытательные напряжения — по ГОСТ 1516.3-96.
